Pangolin Quickshow QS4.0调整位置

有时候激光灯装好之后，输出的图形不一定是居中的。

这个时候就需要在软件上做一些调整。

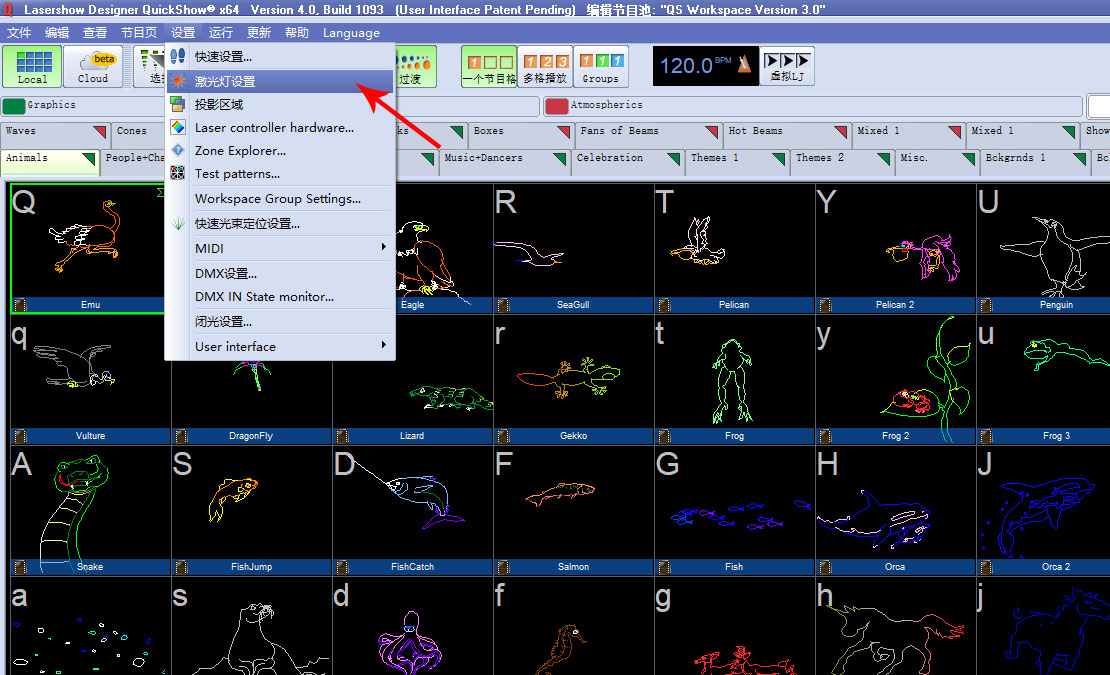

打开QS之后，点击顶部菜单“设置”-》“激光灯设置”

按照如下步骤操作：

1.选择需要设置的通道，这个通道就是一个FB4的硬件，如果有很多个FB4，那么你可能需要不断重复这个步骤

2.点击“Test patterns”的按钮，右边会打开测试图形选择窗口

3.选择需要输出的测试图形，通常使用默认测试图形

4.点击“输出到激光”的按钮，这个时候激光灯已经将测试图形输出了，你可以根据输出图形的具体位置来设置点的位置

5.分别调整X/Y的输出位置，这个时候你是可以直接观察到激光输出的情况的。直到调整完毕之后，点击“确认”按钮即可。

**切记，调整完之后将节目保存一次，要选择那个“Save workspace as”的菜单
